Como controlar um servomotor - Muito fácil de fazer

Neste vídeo vamos aprender a controlar um servo motor. Um motor muito útil para projetos de robótica e eletrônica.

Luz de freio piscante? Como fazer!

A pedido de um novo inscrito, apresentamos neste vídeo um circuito para um freio de carro piscante. A intenção é ligar neste freio 20 LEDs piscando. Foi o que fizemos e apresentamos passo a passo. Apoie o canal: patreon.com/CEeT

Amount	Part Type	Properties
1	Ceramic Capacitor	tensão 16V; capacitância 10nF; pacote 100 mil [THT, multilayer]
1	Electrolytic Capacitor	tensão 6.3V; capacitância 1µF; pacote 100 mil [THT, electrolytic]
20	LED	cor Branco; leg yes; pacote 5 mm [THT] 3,2V 0,020A
1	NPN-Transistor	tipo NPN (EBC); pacote TO92 [THT]; número do componente TIP31C
2	1kΩ Resistor	bands 4; Espaço entre pinos 400 mil; tolerância ±5%; resistência 1kΩ; pacote THT
1	Rotary Potentiometer (Small)	resistência máxima 100kΩ; track Linear; tamanho Rotary - 9mm; tipo Rotary Shaft Potentiometer; pacote THT
6	150Ω Resistor	bands 4; Espaço entre pinos 400 mil; tolerância ±5%; resistência 150Ω; pacote THT
1	330Ω Resistor	bands 4; Espaço entre pinos 400 mil; tolerância ±5%; resistência 330Ω; pacote THT
1	Pushbutton	switching circuit SPST; default state Normally Open; pacote THT
1	555 Timer	pacote DIP8 [THT]
1	DC Power	tensão 12V; tipo dc power supply

Apoio: SILVATRONICS

Apoio: PCBWay

Como fazer uma barreira Laser? Aprenda passo a passo!

Vídeo passo-a-passo de como fazer uma barreira laser. Muito simples. E abaixo uma ótima evolução do projeto!

Apoie o canal: https://patreon.com/CEeT

Apoio: SILVATRONICS https://www.silvatronics.com.br ou whatsapp (19) 98729 - 9478

Assembly List

Label	Part Type	Properties
D1	Rectifier Diode	tipo Rectifier; pacote 300 mil [THT]; número do componente 1N4007
J1	Screw terminal - 2 pins	Espaço entre pinos 0.137in (3.5mm); pacote THT; tamanho do furo 1.0mm,0.508mm; pinos 2; número do componente VCC 5V
J2	Screw terminal - 3 pins	Espaço entre pinos 0.137in (3.5mm); tamanho do furo 1.0mm,0.508mm; pacote THT; pinos 3; número do componente Saída NA/C/NF
Q1	NPN-Transistor	tipo NPN (EBC); pacote TO92 [THT]; número do componente 2N2222
R1	Photocell (LDR)	pacote THT; resistance@ luminance 16 kOhms@ 10 lux; resistance@ dark 300 kOhms@ 10 seconds; número do componente LDR
R2	Rotary Potentiometer (Large)	resistência máxima 10kΩ; tipo Rotary Shaft Potentiometer; tamanho Rotary - 16mm; track Linear; pacote THT; número do componente POT 10k
R3	1kΩ Resistor	Espaço entre pinos 400 mil; bands 4; tolerância ±5%; resistência 1kΩ; pacote THT; número do componente 1k
U1	RELAY	variante pth; pacote relay-g5q; número do componente Relé 5V

Alarme Laser com temporizador. A evolução.

Neste vídeo vamos fazer um sensor que identificar a passagem pela barreira invisível (laser) e aciona algum dispositivo por tempo determinado (luz, som, ...). É um circuito fácil e muito útil que pode ser usado em vários experimentos.

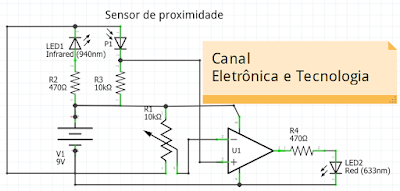

Sensor de proximidade

Neste vídeo vamos fazer um circuito simples para detectar aproximação de um objeto. Esse circuito gera um monte de idéias e oportunidades, pois com ele podemos automatizar muita coisa por detecção de aproximação e podemos também detectar obstáculos em robotização. Na próxima sexta teremos a evolução deste projeto com a inserção de detecção em multicamadas (como um sensor de estacionamento). Uma evolução do projeto que ficou muito legal. Espero que gostem e que este vídeo gere muitas ideias para vocês. Valeu! Se inscrever no canal não custa nada par você e ajuda a divulgar o canal. Ajude a não deixar o canal morrer, se inscrevendo e dando o seu like. Valeu! Increva-se: https://www.youtube.com/c/eletronicae...

Sensor de estacionamento ou um sensor de aproximação multinível... tanto faz, o que vale é o que ele faz. Um projeto show! Esse projeto é uma evolução do último vídeo e com um pouco mais de componentes um circuito muito legal. Não esqueça de olhar sempre as dicas no final do vídeo. Essa é legal.

Obrigado a todos que colaboram com essa comunidade do Canal Eletrônica e Tecnologia.

Excelente fabricante de protótipos PCB por só US$5 por 10 peças https://www.pcbway.com

Componentes e ferramentas para eletrônica na Silvatronics https://silvatronics.com.br

Curso de manutenção de iPhone, tenha uma nova carreira: http://bit.ly/ReinventarProfissionalm...

Oportunidades, cupons de desconto e ofertas de eletrônica em: https://www.facebook.com/CanalEletron...

Testador USB - Como fazer um simples circuito de teste de porta USB

Neste vídeo mostro como fazer um circuito simples para testar portas USB. Muito útil para montagem de computadores e para quando se vai utilizar uma porta USB em local desconhecido. Voltímetro: https://www.banggood.com/pt/0_28-Inch... Oportunidades, cupons de desconto e ofertas de eletrônica em: https://www.facebook.com/CanalEletron...

Componentes eletrônicos, ferramentas e robótica é na Silvatronics: www.silvatronics.com.br

Faça seus circuitos impressos - PCB na PCBWay. Primeira compra com crédito de U$5: https://www.pcbway.com

Regulador de tensão com valors não tradicionais - Oferecimento PCBWay e ...

Criar saídas de tensões com valores específicos parece ser algo complexo, mas com reguladores lineares não é. Neste vídeo mostro como fazer isso de diversas formas. Todas muito simples.

Faça seus circuitos impressos - PCB na PCBWay. Primeira compra com crédito de U$5:  :https://www.pcbway.com

Componentes eletrônicos, ferramentas e robótica é na Silvatronics:  https://www.silvatronics.com.br/

https://www.silvatronics.com.br/

Oportunidades, cupons de desconto e ofertas de eletrônica em: https://www.facebook.com/CanalEletronicaeTecnologia/

Filtro de linha - Como fazer um fitro de linha que realmente funciona.

Esse é um vídeo que eu quero fazer há muito tempo. Chegando agora a 200 vídeos publicados, achei que mereceria um circuito especial. O vídeo ficou um pouco longo pois passei por todo o processo. Mas vocês pode avançar se quiser. De qualquer forma o resultado foi bastante bom para meu uso. Agora o filtro já é parte da minha bancada. Lista de material: 3x Varistores 20D391K 04x Capacitores cerâmicos 4700pF x 1200V 1x Capacitor de Poliéster 470nF x 630V 3 metros de fio esmaltado AWG 18 2x Núcleos toroidais de ferrite 1x Porta fusível 1x Fusível 5 Ampéres para 220Volts Opcional 1x LED 1x Diodo 4107 1x Resistor 1/4w 40k 1x Interruptor 1x Voltímetro

Tabela de varistores

Projetos para 127 e sem o terra:

Fita LED RGB com efeito "correndo"

Neste vídeo vamos fazer um efeito com uma fita RGB aproveitando as características destas.
Uma fita de LED comum (não endereçável) tem algumas limitações, mas temos alguma flexibilidade com uma RGB.
Com essa ideia, é possível também usar as cores para outros fins.
Valeu!

Chave fim de curso - explicação e exemplos na prática

   A chave de final de curso é amplamente usada em instalações elétricas, eletrônicas e industriais.
  Desde um portão de uma casa, passando pelo microondas ou em uma impressora 3D até grandes esteiras industriais.
   Espero que gostem dos vídeos e dos projetos.

Como fazer uma fita Chroma Caseira - Fácil e Barato

Neste vídeo vamos montar uma fita de LED RGB com efeitos de cores randômicos de forma muito fácil e barata. Obviamente não terá os mesmos efeitos de uma fita controlada por um 6803, mas terá um resultado surpreendente. O componente mais difícil de encontrar é o LED que pisca sozinho. Mas vi que algumas lojas tem e no ML também. Evite o de uma cor apenas, pois esse piscará sempre no mesmo rítmo, eliminando boa parte do efeito. FIta RGB 3528: https://www.banggood.com/pt/5M-300-LE... Oportunidades, cupons de desconto e ofertas de eletrônica em: https://www.facebook.com/CanalEletron...

Giroflex / Giroled

Neste vídeo vamos fazer um Giroflex (luz que gira em carros oficiais - polícia, bombeiros,...) Inicialmente iria fazer com um motor, mas a durabilidade mecânica, além dos trabalho artesanal me fizeram optar por uma solução eletrônica. Vamos usar o CI CD4017 (contador) juntamente com o 555 e através da sequencia de LEDs vamos simular uma luz girando.
É um projeto bem bom de ser construído. Valeu!

Videos complementares:

Conheça o 555: https://youtu.be/jr9HvOGeyJ8 Modos 555: https://youtu.be/AK8Dt9WE5Tk https://youtu.be/71Rh5jFn8RY https://youtu.be/lkyb1cNEGRg Projeto com 4017: https://youtu.be/4LcR3wv9xSw

Fonte com controle de tensão e corrente - Passo a passo

Nesse vídeo vamos mostrar como fazer uma fonte com regulagem de tensão e limitação de corrente. É um projeto surpreendentemente simples para o benefício. Operaremos com ela a 15V e 1A (até 1,5). Nada impede que você altere esse circuito para aumentar um pouco a potência.

Veja que a lógica é simples, onde se tem um transistor BD137 que através do potenciometro 1 regulamos a abertura de sua base e com isso aumentamos a tensão e temos um transistor TIP por onde a corrente do circuito e que fica limitado ao segundo potenciometro. A lógica deste TIP já vimos nos vídeos de como ampliar a corrente de um LM.

Um projeto simples mas muito didático.

Em breve vamos fazer uma fonte com 36V e 5A também com regulagem de tensão e limitação de corrente.

Faça sua placa de circuito impresso com profissionais: https://www.pcbway.com/?code=daniel

Substitutos para os transistores:

Transistor Corrente – TIP42, 2N5193, 2N6132, 2N6469, BD202, BD292, BD177

Transistor Tensão  - BD137, BD135, BD139,  BD169, TIP61

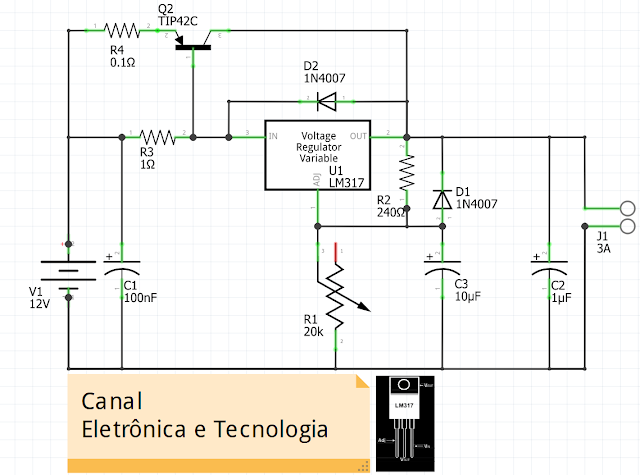

Fonte de bancada regulável com LM317 e 3A

Fonte Zener com multiplas tensões.

Circuito para fazer um Carregador de celular de carro com 3A - LM7805

Neste vídeo vamos fazer um circuito usando o LM7805, onde aumentamos sua corrente para 3A. Esse é um pedido recorrente dos inscritos e mesmo que demore um pouco um dia faço. ;-) O pedido foi para um Circuito para fazer um Carregador de celular de carro com 3A usando o LM7805. O LM 7805 é um CI fácil de usar e muito resistente. Não é a melhor opção para este circuito, mas acredito que o resultado atenderá o desejo. LM7805: https://www.banggood.com/pt/10pcs-L78... Estou publicando alguns circuitos também no Friendly Pix - Procure e siga o Canal Eletrônica e Tecnologia também lá. Oportunidades, cupons de desconto e ofertas de eletrônica em: https://www.facebook.com/CanalEletron...

3 ideias com um LED

   Esse foi um vídeo do canal que trouxe 3 pequenos projetos com LED. Simples, mas bem legais.
No BLOG além do vídeo colocamos os desenhos dos circuitos.

Projeto 1 - LED na tomada

Projeto 3 - LED na USB

Lampada Intermitente (pisca) - Sinalizador de garagem

   Com objetivo de criar uma luz intermitente como sinalizador de garagem, mas não usando LEDs e sim lâmpadas, esse projeto ajuda e resolver essa questão, mas também amplia as opções de saídas que podemos ter com um circuito.

Dicas de Instalação Elétrica Residencial

https://www.youtube.com/playlist?list=PLMfsQewpLxoOiBJUZY0g2q89MP5xVDcKH

Como instalar Chave Hotel, Interruptor simples e Four-way? E como funciona isso???

Simples

Hotel

Four way

 Como ligar Tomadas - NBR14136

Qual a cor do fio que devo usar? - NBR5410

 Como ligar o soquete da lâmpada

Qual a diferença entre Cabos e Fios?

Descobrindo e testando o Fase, Neutro e Terra

ABREVIATURAS E SÍMBOLOS

ABREVIATURAS E SÍMBOLOS

A            ampère(s)

Ah          ampère(s)hora

ASTM     American Society for Testing Materials (Sociedade Americana de Ensaio de Materiais)

Bq          Becquerel

°C           grau(s) Celsius

CCD       Charge Coupled Device (Dispositivo de Cargas Acopladas)

cg           centigrama(s)

cm          centímetro(s)

cm²         centímetro(s) quadrado(s)

cm³         centímetro(s) cúbico(s)

cN          centinewton(s)

cSt         centistokes

DCI         Denominação Comum Internacional

g            grama(s)

Gbit        gigabit(s)

GHz        gigahertz

h             hora(s)

HP          "horse-power" (cavalo-vapor)

HRC        Rockwell C

Hz           Hertz

IV           infravermelho

kbit         quilobit(s)

kcal        quilocaloria(s)

kg           quilograma(s)

kgf         quilograma(s) força

kHz         quilohertz

kN          quilonewton(s)

kPa         quilopascal(is)

kV          quilovolt(s)

kVA        quilovolt(s)-ampère(s)

kVAr       quilovolt(s)-ampère(s) reativo(s)

kW          quilowatt(s)

l              litro(s)

m            metro(s)

m-           meta-

m²          metro(s) quadrado(s)

m³          metro(s) cúbico(s)

mbar       milibar(es)

Mbit        megabit(s)

µCi          microcurie(s)

mg          miligrama(s)

MHz        megahertz

min         minuto(s)

mm         milímetro(s)

mN         milinewton(s)

MPa        megapascal(is)

MW         megawatt(s)

N            newton(s)

nm          nanometro(s)

Nm         newton(s)metro

ns           nanosegundo(s)

o-               orto-

p-               para-

pH          potencial hidrogeniônico

s            segundo(s)

t             tonelada(s)

UV          ultravioleta

V            volt(s)

vol          volume

W           watt(s)

x°           x grau(s)

%            por cento

Como funciona um potenciômetro

   Neste vídeo abrimos um potenciometro e mostramos como funciona por dentro. Uma ótima forma de entender seu conceito e como conectar um.

Cadeado eletrônico

   Fazer uma fechadura eletrônica com senha parece ser algo muito complexo... e as vezes é. Mas nesse tópico iremos ver uma opção simples de fazer um ótimo painel de senhas (cadeado eletrônico) usando alguns componentes comuns e sem programação - Arduino ou PIC. Isso já facilita muito a construção.

   O circuito parece grande pelo número de botões, mas no restante é bem simples. aproveitem pois esse é um circuito muito legal de montar.
